Lasklem, lasdop of kroonsteen aansluiten

5 minuten lezen

Om draden met elkaar door te verbinden kun je lasklemmen, lasdoppen en kroonstenen gebruiken. De keuze voor één van deze drie verbindingsstukken heeft te maken met de situatie waar je je in bevindt. In dit artikel leggen we je uit wat deze drie verbindingsstukken zijn, in welke situatie ze geschikt zijn en waar je op moet letten.

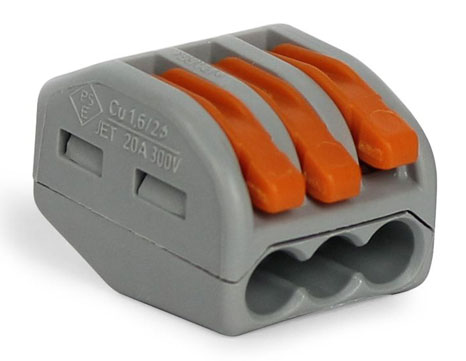

Wat is een lasklem?

Een lasklem is één van de meest gebruikte verbindingsstukken. Met een lasklem kun je op een eenvoudige manier meerdere draden met elkaar verbinden. Een lasklem is naast een veel gebruikt verbindingsstuk ook een eenvoudig verbindingsstuk. Je stript een draad ongeveer 11 mm en steekt hem in de lasklem. Hieronder zijn een aantal voordelen van een lasklem uitgelegd.

Voordelen:

Eenvoudig te gebruiken
Veilige verbinding
Overzichtelijk

Je kunt lasklemmen hergebruiken, maar dan moeten deze niet beschadigd zijn. Een beschadigde lasklem kan het niet of slecht doen.

Een lasklem gebruiken

De werking van een lasklem is zeer eenvoudig en wordt daarom ook veel gebruikt. In het stappenplan hieronder leggen we uit hoe je een lasklem op de juiste manier gebruikt.

Stap 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de installatieautomaat om te zetten. Met een multimeter kan je testen of het gebied spanningsvrij is.

Stap 2: Draden strippen
Strip de draden ongeveer 11 mm af en kijk of de draden in de lasklem passen. Weet je niet hoeveel mm je de draden moet strippen, kijk dan op de zijkant van de lasdop.

Stap 3: Draden plaatsen
Steek de draden in de lasklem en druk ze goed aan. Aan de bovenkant van de lasklem hoor je het koper van de draad te zien.

Stap 4: Controleer de elektriciteitsdraden
Controleer of de draden goed vast zitten in de lasklem. Buiten de lasklem mag er geen koper zichtbaar zijn. Nadat je dit gedaan hebt, kun je de spanning weer inschakelen.

Wat is een lasdop?

Een lasdop is een veelgebruikt verbindingsstuk. Bij een lasdop draai je de draden strak aan elkaar waarmee je de lasdop over de draden plaatst. Zo kun je de lasdop op de juiste manier verwerken in de kabeldoos. Lasdoppen worden vaak gebruikt in bedrijfspanden of bij een grote installatie. Ook dat heeft voor- en nadelen.

Voordelen:

Betrouwbaar (indien goed aangesloten)
Geschikt voor zware belastingen

Nadelen:

Lastiger aan te brengen dan lasklemmen
Neemt vaak meer ruimte in dan een lasklem

Een lasdop gebruiken

Het gebruik van een lasdop is iets moeilijker dan bij een lasklem of kroonsteen. De draden bij een lasdop worden namelijk in elkaar gedraaid en dan pas in de lasdop geplaatst.

Stap 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de installatieautomaat om te zetten. Met een multimeter kan je testen of het gebied spanningsvrij is.

Stap 2: Draden strippen
Strip de draden net zoals bij een lasklem ongeveer 4 cm af.

Stap 3: Draden afknippen en bundelen
Knip de draden op de gewenste afmeting en draai ze daarna voldoende met de klok mee. De draden moeten niet los kunnen schieten, maar moeten zeker niet te hard zijn aangedraaid.

Stap 4: De lasdop erop draaien
Wanneer de draden strak in elkaar zijn gedraaid kun je de lasdop erop draaien. Draai de lasdop stevig aan.

Stap 5: Controleer de lasdop
Controleer of de lasdop er ver genoeg op zit gedraaid en ook zeker vast genoeg zit. De lasdop dient namelijk ook als bescherming van de in elkaar gedraaide draden.

Stap 6: Schakel de stroom in
Wanneer je de lasdop erop hebt gedraaid en je de draden in de kabeldoos hebt geplaatst kun je de spanning er weer terug op doen en testen of de installatie werkt.

Wat is een kroonsteen?

Het derde verbindingsstuk voor elektriciteitsdraden is een kroonsteen. Een kroonsteen is heel simpel gezegd een klein blokje waarmee je draden kunt verbinden. Bij een kroonsteen maak je geen gebruik van een klemmetje om de draden vast te zetten, maar een klein schroefje. Dat schroefje draai je aan totdat je merkt dat de draad vast genoeg zit.

Voordelen:

Eenvoudig te gebruiken
Dunne en dikke draden makkelijk verbinden
Verschillende afmetingen

Nadelen:

Bij te strak aandraaien kunnen de draden los schieten
Geschikt voor twee draden, niet meer.

Een kroonsteen gebruiken

Kroonstenen worden nog steeds veel gebruikt om elektrische draden met elkaar te verbinden. Kroonstenen zijn vrij goedkoop, makkelijk te gebruiken en vaak terug te vinden bij het aansluiten van een lamp.

Stap 1: Spanningsloos maken
Het is belangrijk dat je het gebied waar je gaat werken spanningsvrij maakt, dit doe je door de installatieautomaat om te zetten. Met een multimeter kan je testen of het gebied spanningsvrij is.

Stap 2: Draden strippen
Met een striptang strip je ongeveer 5 tot 15 mm van de kabel af. Kijk of de kabel in de kroonsteen past en of er geen koper aan de onderkant van de kroonsteen uit komt.

Stap 3: Draai de schroef vast
Boven op de kroonsteen zit een schroefje dat je aan kan draaien. Draai het schroefje vast, maar niet te stevig. De draden kunnen kapot of los gaan bij te hard aandraaien.

Stap 4: Schakel de stroom weer in
Zitten de draden goed vast? Dan kun je de spanning weer inschakelen en kijken of de installatie werkt.
