Welke aderdikte is gebruikelijk?

4 minuten lezen

De dikte van aders in kabels is van cruciaal belang. Als je te veel stroom door een te dunne kabel stuurt, krijg je oververhitting, met alle gevolgen van dien.

Deze verschillende onderwerpen worden toegelicht:

Algemene informatie
Welke aderdiktes zijn er?
Ampère per ader

Factoren kabeldikte

De stroomsterkte uitgedrukt in ampère bepaalt de minimale dikte van de kabel. De stroomsterkte wordt bepaald door het opgenomen vermogen van je apparaten. Stroom die door een kabel loopt, ondervindt weerstand. Hoe langer en dunner de kabel, hoe meer weerstand de stroom ondervindt.

Overige factoren die van belang zijn voor de aderdoorsnede zijn:
- Afzekeren van de installatiekabel:
Het afzekeren van de installatiekabel op een bepaald aantal ampère (A) en voltage (V) is belangrijk omdat dit de kabel onbeschadigd kan laten blijven na kortsluiting of overbelasting. Hierin kun je de vuistregel hanteren: Hoe hoger de stroom door de kabel, hoe dikker de ader moet zijn. Een dikke ader kan meer stroom aan en voorkomt oververhitting.

- Spanningsverlies:
Doordat de kabel een weerstand heeft, treedt spanningsverlies op. Dit gebeurt bij elke installatiekabel. Hoe langer de kabel is, hoe hoger het spanningsverlies en weerstand. Wanneer kabels dikker zijn, treedt er minder hoge weerstand op. Daarbij kun je weerstand verminderen door te kiezen voor koper in plaats van aluminium. Koper heeft een lagere weerstand dan aluminium. Volgens de officiële regels van de NEN1010 mag de installatiekabel niet meer dan 5% spanningsverlies hebben.

- Temperatuur van de omgeving:
Wanneer het in de omgeving van de kabel warmer wordt, neemt de kabel dit over. Hoe warmer de omgeving is, hoe hoger het spanningsverlies is wat optreedt. Een YMvK installatiekabel heeft een maximale temperatuur waar deze nog goed functioneert van 90 graden. Wanneer een kabel in een warme omgeving gebruikt gaat worden, kun je hier rekening mee houden door een dikkere kabel toe te passen. Dit voorkomt oververhitting.

- Hoeveelheid installatiekabels in een kabelgoot:
Hoe meer kabels er in een kabelgoot liggen, hoe groter de warmteontwikkeling kan worden. Omdat kabels elkaar opwarmen. De isolatie rondom de kabel is van belang voor de temperatuur van de kabels. Bepaalde isolatiematerialen zijn beter bestand tegen hogere temperaturen. Bekijk hiervoor de specificaties van de kabels. Afhankelijk van de kabeldikte kun je ongeveer 8 kabels in één kabelgoot plaatsen.

- Kortsluitstroom:
De dikte van een ader moet worden afgestemd op de verwachte duur van een kortsluiting. Wanneer een kortsluitstroom snel kan onderbroken worden, kun je gebruikmaken van dunnere kabels. Als de kortsluitstroom langer duurt moet je gebruikmaken van dikkere kabels. Daarbij kan kortsluitstroom krachten op de kabel veroorzaken. Een dikke kabel kan beter omgaan met deze krachten die vrijkomen en deze zijn beter bestand tegen de hitte die een kortsluitstroom kan geven.

Welke aderdikte heb ik nodig

Stroomsterkte	Losse kabel tot 25 meter	Losse kabel tot 50 meter	Kabelhaspel tot 50 meter	Kabelhaspel langer dan 50 meter
230V 16A	1,5 mm²	2,5 mm²	2,5 mm²	2,5 mm²
400V 16A	2,5 mm²	4 mm²	4 mm²	4 mm²
400V 32A	4 mm²	6 mm²	6 mm²	6 mm²
400V 63A	10 mm²	16 mm²	16 mm²	16 mm²
400V 125A	25 mm²	35 mm²	50 mm²	50 mm²

Ampère per ader

Stroomkabels zijn opgebouwd uit één of meerdere aders. De dikte van deze aders zijn uitgedrukt in vierkante millimeters oppervlak. In de onderstaande tabel zijn richtlijnen voor de aderbelasting weergegeven.

Oppervlak (in mm²)	Weerstand (Ohm) per km	Maximale belasting bij losse kabels in ampere	Maximale stroombelasting bij vaste kabels	Maximaal vermogen in kW
2,5 mm	7	16A	23A	9kW
4 mm	4,37	20A	32A	11kW
6 mm	2,91	30A	42A	17kW
10 mm	1,75	35A	54A	20kW
16 mm	1,09	53A	75A	30kW
25 mm	0,7	71A	100A	41kW
35 mm	0,5	94A	127A	54kW
50 mm	0,35	117A	158A	67kW

Let op: Voor grondkabels gelden wel andere regels.

Ga direct naar:

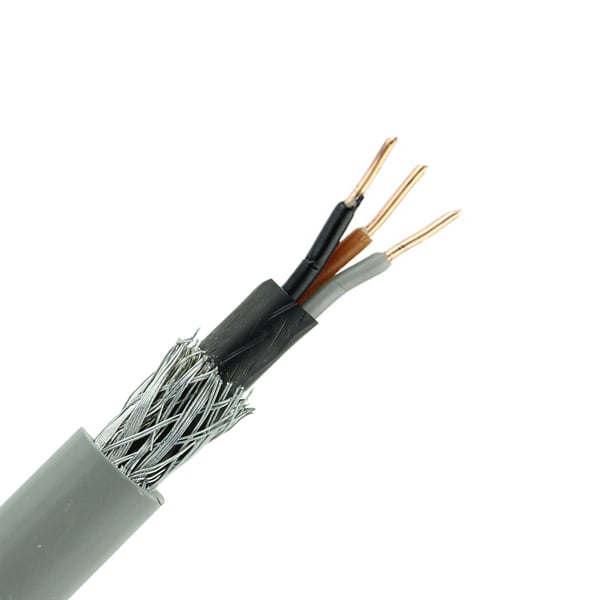

XMvK Kabels

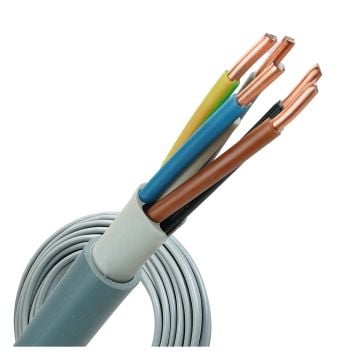

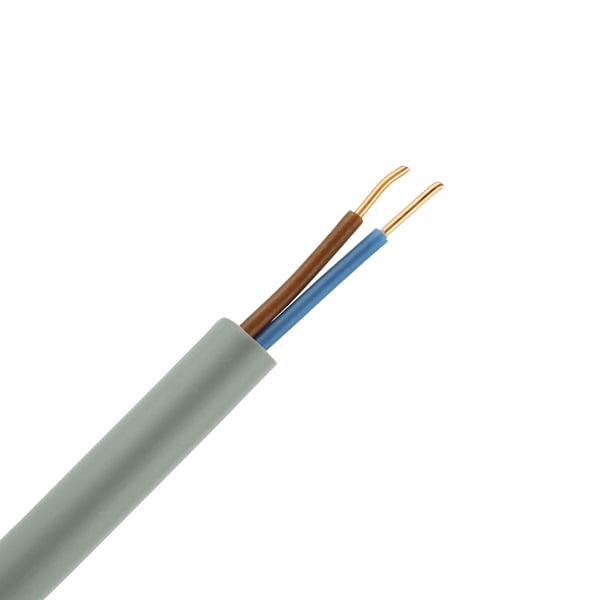

YMvK Kabels

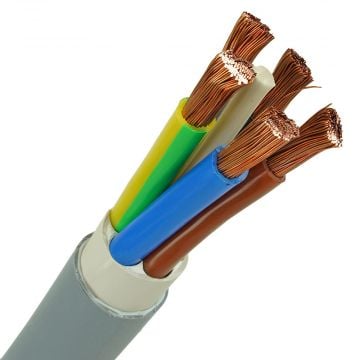

YMvK-as Kabels
