De centraaldoos

Dit is de moderne variant van leidingverloop en wordt in vrijwel iedere nieuwbouwwoning toegepast. Het is een systeem van installatiebuizen die vanuit de groepenkast samenkomen in één centraal punt binnen een vertrek. Dit punt bevindt zich meestal boven een lichtpunt in het plafond. Centraaldozensystemen worden vaak gekozen omdat er minder storingen optreden en deze storingen vervolgens ook eenvoudiger op te sporen zijn. Het gehele systeem wordt verwerkt in het plafond of in de wanden van het vertrek. Op deze manier wordt alle bekabeling netjes weggewerkt.

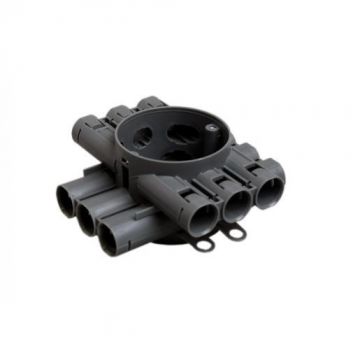

Centraal doos

Vanuit één groep in de groepenkast is een leiding aangesloten op een centraaldoos. Hierin worden de draden gesplitst. Er zijn een aantal verschillende manieren om draden te splitsen. Een veelvoorkomende manier is door gebruik te maken van lasklemmen. Vervolgens worden alle stopcontacten e.d. binnen één ruimte hierop aangesloten.

Let op: Leidingen van verschillende groepen mogen nooit in één centraaldoos samenkomen. Op deze manier voorkom je verwarring of er wel of geen spanning op de leidingen staat. Het wordt zelfs afgeraden om verschillende centraaldozen, aangesloten op twee verschillende groepen, in dezelfde ruimte te gebruiken. Wil je meer weten hoe je de elektra moet aansluiten? Je leest het in dit artikel: Richtlijnen elektra aanleggen.

Wat een nadeel kan zijn van een centraaldozensysteem is dat je veel installatiedraad en installatiebuis nodig hebt. Hier staat echter wel een mooiere afwerking en veiliger gebruik tegenover.

De centraaldoos in je plafond

Een centraaldoos in het plafond is de centrale plek waar alle elektra voor verlichting samenkomt. Vanuit deze doos worden draden verdeeld naar schakelaars en lichtpunten. Je ziet 'm vaak niet, want hij zit netjes weggewerkt achter een lamp of afdekplaat. Ideaal voor een nette en overzichtelijke installatie.

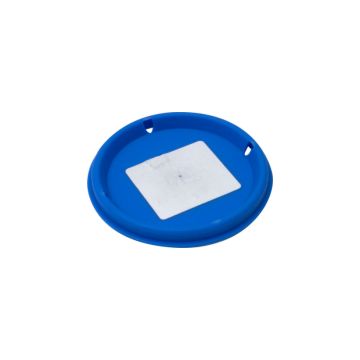

Centraaldoos deksel

Een centraaldoos deksel sluit de centraaldoos netjes en veilig af. Het deksel voorkomt dat er stof of vuil in de doos komt en beschermt de bedrading tegen aanraking of beschadiging. Bij het installeren van verlichting of schakelmateriaal zorgt het deksel voor een strak afgewerkt plafond, vooral als de lamp nog niet meteen wordt geplaatst. Er zijn varianten met openingen voor kabeldoorvoer of volledig gesloten uitvoeringen. Elektramat heeft centraaldoos deksels van merken als ABB, Attema en Spelsberg.

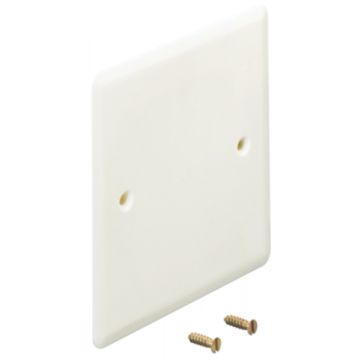

Centraaldoos afdekplaat

Een gesloten centraaldoos beschermt tegen brand. Als dit niet op de juiste manier gebeurt, ontstaat er een verhoogd risico op brand. Om brand te voorkomen zitten er in iedere centraaldoos zogeheten lassen. Als deze te heet dreigen te worden, zullen deze beginnen te smelten. Vervolgens komen er branddovende gassen vrij die de warmteontwikkeling tegen zullen gaan. Heb je de afdekplaat van de centraaldoos niet op de juiste manier gemonteerd of zelfs helemaal weggelaten? Dan zullen deze gassen ontsnappen en loop je een verhoogd risico op brandgevaar.

Een gemodificeerd centraaldozensysteem

Dit is van toepassing als je al een centraaldozensysteem hebt in je woning of pand en een aantal wijzigingen wilt maken. Aanpassingen aanbrengen in een centraaldozensysteem dat al een aantal jaar bestaat kan lastig zijn. Daarnaast kunnen de kosten hoog oplopen. Volgens de normen van de NEN1010 mag je een aantal aanpassingen doen aan je huidige systeem. We hebben een aantal veelvoorkomende vragen m.b.t. toegestane uitbreidingen opgesteld. Deze uitbreidingen of aanpassingen zijn toegestaan omdat ze kunnen leiden tot kosten- en/of materiaalbesparing.

• In de lasdozen achter schakelaars en stopcontacten mag worden gelast, oftewel, twee of meer draden, aan elkaar bevestigen.
• Leidingen, waarop wandcontactdozen of schakelaars zijn aangesloten, mogen worden afgetakt indien ze gebruikt worden voor het aansluiten van maximaal 2 wandcontactdozen zonder randaarde of 1 wandcontactdoos met randaarde. Dit dient uitsluitend in of achter dezelfde wand te gebeuren. Onder dezelfde wand verstaan we ook wanden die hoger, lager en er recht naast liggen. Het maken van bochten is niet toegestaan.
• Ga je een specifieke groep uitsluitend gebruiken om wandcontactdozen aan te sluiten? Dan is het toegestaan om een leiding van doos tot doos aan te leggen.

Op de afbeelding hieronder zie je een voorbeeld van hoe een centraaldoos werkt.
